INA四列直线循环滚珠轴承及导轨组件

INA四列直线循环滚珠滑块轴承及导轨组件

满滚珠型

带球兜型保持架型

INA四列直线循环滚珠滑块轴承KUVE..-B （KWVE）及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。根据运行条件，加速度最大可以达到 150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度 180 m/min。

系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块，一根导轨和塑料填塞片。四列直线循环滚珠滑块轴承及导轨组件在标准情况下，是预先加注润滑脂的。

四列直线循环滚珠轴承及导轨组件具有 X-life 的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。

满滚珠系列 KUVE..-B 是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有很高的承载能力和刚度。

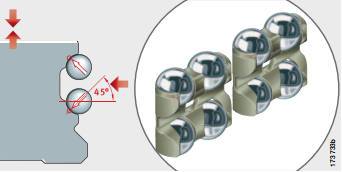

带球兜型保持架系列 KUVE..-B-KT 相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导 – 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
